欢迎来到安平县达可威金属丝网制品有限公司!

他们也在搜: 钛网 钛丝网 钛滤芯 纯钛丝

您当前的位置:首页 > 新闻中心

纯钛网焊接时注意事项

发布日期:2021-09-24总浏览:

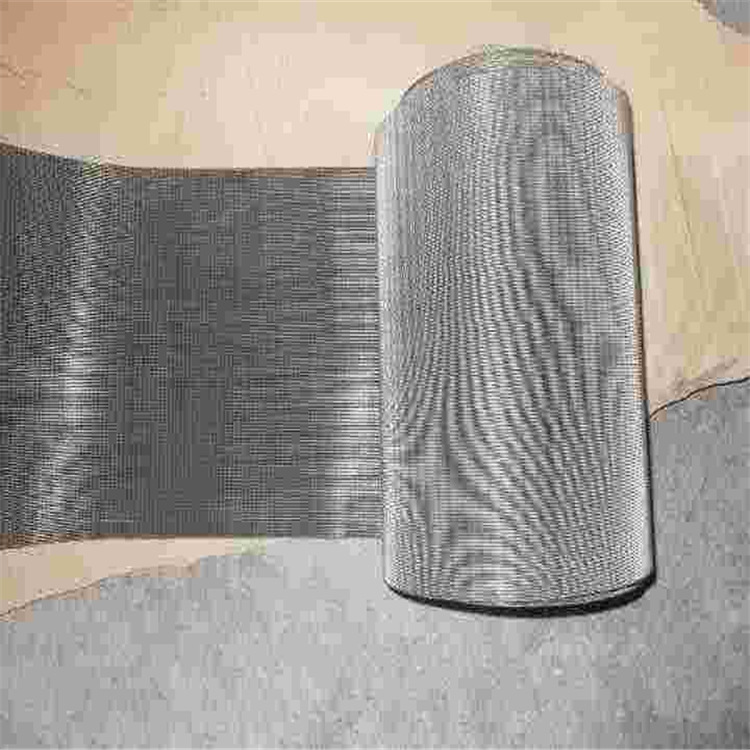

       纯钛网道焊接一般是现场全方面焊接,其难度比不锈钢网焊接高得多,对400℃以上的钛及其合金焊缝区必需求进行维护,因其化学性质特别生动,很简单吸收有害气体,导致资料功用下降,甚致呈现裂纹。所以纯钛网在焊接时要特别注意以下几个事项:

       在焊接钛及其纯钛网道时,焊材选用基本上以等强准则,找不到适宜的焊材时,可选用从母材上切取的办法来解决;而氩气的选用将直接影响焊缝的硬度和耐性,对焊接裂纹的发生也有明显的影响,所以要求选用(特别是纯钛)高纯度氩气(99.99%)。

       纯钛网切开及破口制造应选用冷加工办法,不得使其过热而变色。在坡口内外外表不小于20mm范围内用砂轮或不锈钢丝轮打磨出金属光泽,用刮刀修整坡口的毛刺后再打磨光滑,防止在清洗时挂上布丝。

       清洗质量的好坏直接影响到焊接裂纹和气孔的发生,一般先选用酸洗(3%HF+35%HNO3+H2O),再用清水冲刷洁净,终究烘干,焊前用丙酮或酒精擦拭。清洗后的焊口立刻焊完,不得超越4h,不然需求从头清洗。清洗时不能运用橡皮手套,应运用白净棉布手套。

       纯钛网焊接时焊接区域的维护至关重要,与不锈钢网道焊接类似,但气体维护的要求愈加严格,纯钛网内充氩要持续到焊接完毕,直到焊接区域温度降至350℃以下才可间断;纯钛网外正面氩气维护选用大直径的喷嘴,并运用加长拖罩,为了进步维护效果,当焊接完毕时,拖罩并没有完毕,等温度降至200℃以下才华间断送气,取下拖罩。




标签: 纯钛网
