欢迎来到安平县达可威金属丝网制品有限公司!

他们也在搜: 钛网 钛丝网 钛滤芯 纯钛丝

您当前的位置:首页 > 新闻中心

钛网通过热处理去除残留物

发布日期:2021-09-27总浏览:

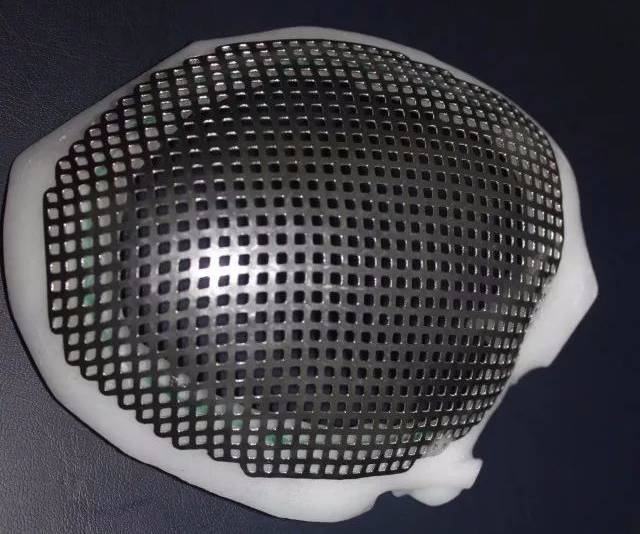

       钛网中的氢含量过多时,会因为变脆而使冲击韧性和缺口拉伸强度急剧下降,所以一般规矩钛网中氢含量不得跨过0.015%。为减少吸氢量,零件在热处理前应除掉指纹、轧制厂印记、油脂以及其它残留物,热处理炉内气氛中没有水汽。钛网的含氢量假如跨过容许值,有需要通过真空退火去除。去氢的真空退火一般是在538—760℃,低于0.066Pa的压力下坚持2—4小时。



       当温度不跨过540℃时,钛网外表的氧化膜不会显着加厚,而在非常高的热处理温度(760℃以上),氧化速率会活络加速,一同氧向资料内部扩能构成松懈层—污染层。氧的污染层具有高的脆比导致零件外表产生裂纹和损坏。除掉氧的污染层有机械加工方法(如喷砂、房削等),或许酸洗、化铣等化学方法,在热处理时,加热时刻应在确保热处理陨星的前提下尽可能缩短,也可在真空炉或惰性气体(氩、氮等)的加热炉中进行。应用恰当也能防止或减轻钛网零件在空气炉中加热时所产生的污染。




标签: 钛网

上一篇:纯钛网技术进程      下一篇:钛网特征技能要求
